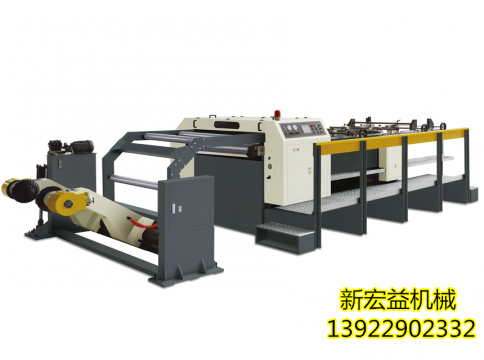

l 产品参数:
型号 | CM-1700 | ||
切纸型式 | 上刀回切,下刀固定 | 切断长度范围 | 400-1700 mm |
纸张适用范围 | 60-550g | 最大卷筒直径 | 1800mm(71")Max |
切断精度 | 切断长度1000mm±0.5mm | 最大卷筒纸张幅 | 400-1450 mm |
最高切断速度 | 0-300cuts/min | 剖纸幅数 | 1幅 |
机器总重 | 13000kgs | 气压源需求 | 0.8Mpa |
设计电源 | 380V/220V×50Hz | 外形尺寸 | 10.8m×4.4m×2.3m |
最高切断米数 | 320米或350刀/min | 最大堆纸板高度 | 1600mm |
备注:产量:实际产量基于纸张的材质、纸张克重、裁切长度、卷筒纸数量、操作员技术、操作情况等因素。
l 机器标准配置:
1、高精度单刀切纸机(1套)
2、静电消除系统(1套)
3、自动对刀菱角功能(1套)
4、自动计数标签插入系统(1套)
5、自动齐纸集纸设备(2套)
6、电器系统(1套)
7、驱动马达系统(1套)
8、顶锥无轴式放纸架(1组)
9、自动张力功能(1套)
10、操作系统:人机界面显示屏(1套)
11、主传动控制系统(1套)
12、纸张输送系统(1套)
13、自动堵纸停机功能(1套)
14、电动反曲功能(1套)
15、工具备配品1套
ZNCM-1700单卷安装尺寸
l 每个部位的详细说明
一、高精度单刀切纸机
上刀旋转、下刀固定式切片机,上刀采用英国SHM+切刀方法,有效降低切纸时之荷重及噪音,以延长切刀之寿命。下刀座采用铸铁一体成型而成,再经过精密加工,具有吸震性好,稳定性佳。安全罩掀开即停,安全有保障。
二、静电消除系统
高效安全的静电消除电源及静电消除棒,能消除1700mm以内的纸张上的静电。
三、纸张自动计数标签插入功能
立式计数插标机送纸部采用日产24V电机,切纸部采用气动推力结构,采用下刀固定上刀运动方式原理,将预插入标签之张数在电脑界面上输入后,即可依设定值插入标签,精度准、经久耐用。
四、自动齐纸集纸设备
电机链条式堆叠式收纸台,纸张堆叠至一定的高度时自动下降,电动式正面齐纸结构,两侧可调气动式振动,可根据纸张的材质调节振动频率,后档板可作手动调节。
五、电器系统
共有3个电控箱,主要低压电气均采用进口元件,安全长寿。
1.主机头控制箱;
2.收纸部控制箱;
3.油压纸架控制箱。
六、驱动马达系统(总功率20.5KW)
1、伺服电机AC 1台
2、送纸电机 1台
3、拉纸变频电机 1台
4、正面齐纸电机 1台
5、集纸升降电机 1台
6、原纸架电机 1台
7、吸风电机 1台

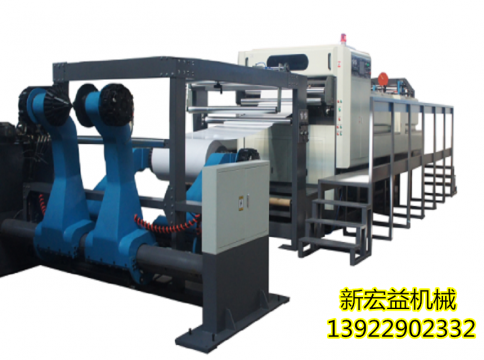

七、 顶锥无轴式放纸架
锥形式固定夹头适用于各种规格的纸筒,以液压油缸驱动夹纸臂开合、前后移动及升降,刹车采用最新款的气动多点刹车,摩擦均匀规范,外形美观自带散热风机。
八、自动张力功能
采用日本SMC气动比例阀,可在电脑上设定好数值,比例阀根据原纸筒大小的刹车张力自动调节,对于多卷的设备可以省去手动调节的环节。
九、操作系统:人机界面显示屏
触摸屏人机界面可直接接受操作者指令、参数设定与调整并显示各种运行参数;传感器检测的信号通过PLC自动记录分切后膜卷的长度、卷径及各种运动状态,实现设备的自动控制;电器系统操作简便,裁切长度、数量、成品总张数可以在界面上直接输入,实际裁切的长度及数量在屏幕上即时显示。
十、主传动控制系统
由AC伺服电机、拉纸马达通过同步皮带轮传动,变频器驱动主拖动电机,为各传动机构提供运动动力。
十一、纸张输送系统
水平多段差速式输送,前段快速分离切段之纸张,中段可单动或连动将切出的纸张以瓦叠状送出,纸张分隔器可配合纸幅作调整,压轮避免纸张偏移,电动机将切出的纸张送 到升降台的收纸部。
十二、自动堵纸停机功能
纸张在输送过程中,如出现纸张堵纸、卡纸的现象,堵纸开关碰到纸张电脑发出指令进行停机,减少纸张的浪费。
十三、电动反曲功能
在纸张裁切过程中,用电动机带动减速箱,使反曲系统实行轻松调节角度,代替老款人工调节的费时费力,上下装有限位开关,实施一步到位。
